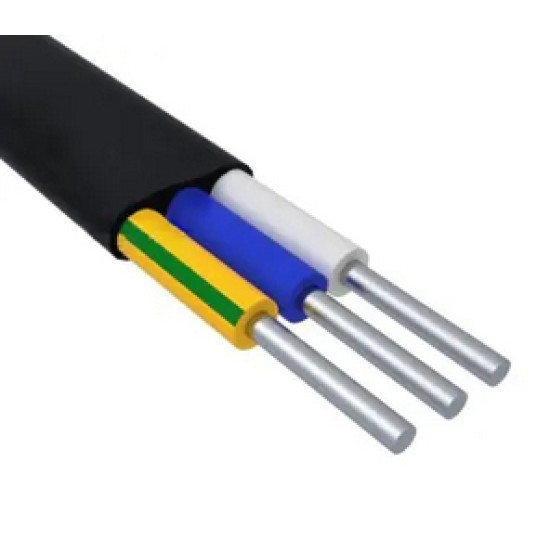

Кабель АВВГ-П 3х2,5-0,66 (алюминий) ГОСТ. Цена за м.п. РБ.
Электрические характеристики АВВГ-П 3х2,5:
Номинальное переменное напряжение – 0,66/1 кВ.
Номинальная частота – 50 Гц.
Индуктивное сопротивление – 0,116 Ом/км.
Активное сопротивление – 12,6 Ом/км.
Токовая нагрузка АВВГ-П 3х2,5:
В нормальном режиме работы при 100% коэффициенте нагрузки:
В воздухе 21 А.
На земле 28 А.
В режиме перегрузки:
В воздухе 24 А.
На земле 31 А.
Применение АВВГ-П 3х2,5:
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 ГцДля прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
Расшифровка АВВГ-П 3х2,5:
А – алюминиевая токопроводящая жила.
В – изоляция из ПВХ пластиката.
В – оболочка из поливинилхлоридного пластиката.
Г – отсутствие защитного покрова.
П – плоский, жилы расположены в одной плоскости параллельно друг другу.
3 – трёхжильный.
2,5 – площадь поперечного сечения силовой жилы (мм2).
- Артикул: 76103354
