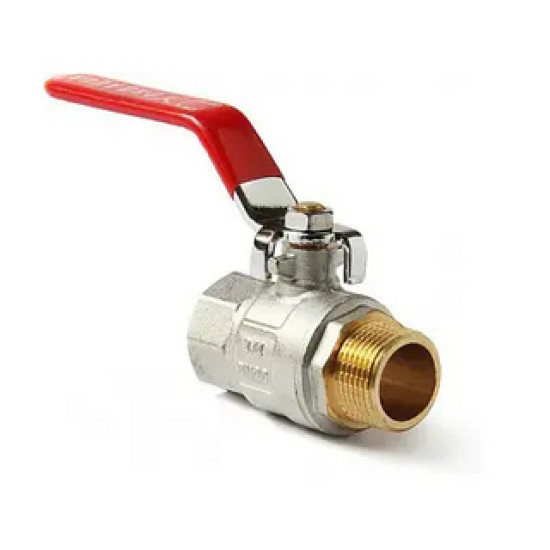

Кран шаровый полнопроходной ручка-рычаг НВ 1/2. FWL53-M15-F15s. РФ.

Кран шаровый полнопроходной применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Состоит из корпуса, запорного элемента, изоляционной прокладки, уплотнительного седла, штока, ручки-рычага, стопорной шайбы и уплотнительных колец. Кран изготовлен из латуни, устойчивой к вымыванию цинка. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Производство РФ.

Технические характеристики крана шарового НВ 1/2:

• Класс герметичности затвора «А».
• Нормативный срок службы 30 лет.
• Минимальный ресурс 25 000 циклов.
• Диаметр условного прохода Dу: от 1/2" до 2".
• Условное нормативное давление PN от 2,5 до 4,0 МПа.
• Максимальная рабочая температура: до 150°С.
• Класс по типу проточной части затворного органа - полнопроходной.
• Код товара: FWL53-M15-F15s.
• Типоразмер: 1/2.

Указания по монтажу:

Краны могут устанавливаться в любом монтажном положении.

В соответствии с ГОСТ 12.2.063-81 (2001) п.3.10, арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.

Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.).

Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или льняной пряди. Необходимо обезопасить кран от попадания инородных частиц в рабочую поверхность (окалины, ржавчины, льна, ФУМ и др.).

При монтаже крана первым к трубопроводу присоединяется патрубок полусгона. Его монтаж производится специальным сгонным ключом. При монтаже крана не допускается использовать газовые ключи более второго номера.
